Подходящ и за свързване на уреди, които трябва да работят само при работещ двигател по време на зареждане, напр. 12V хладилник в каравана.

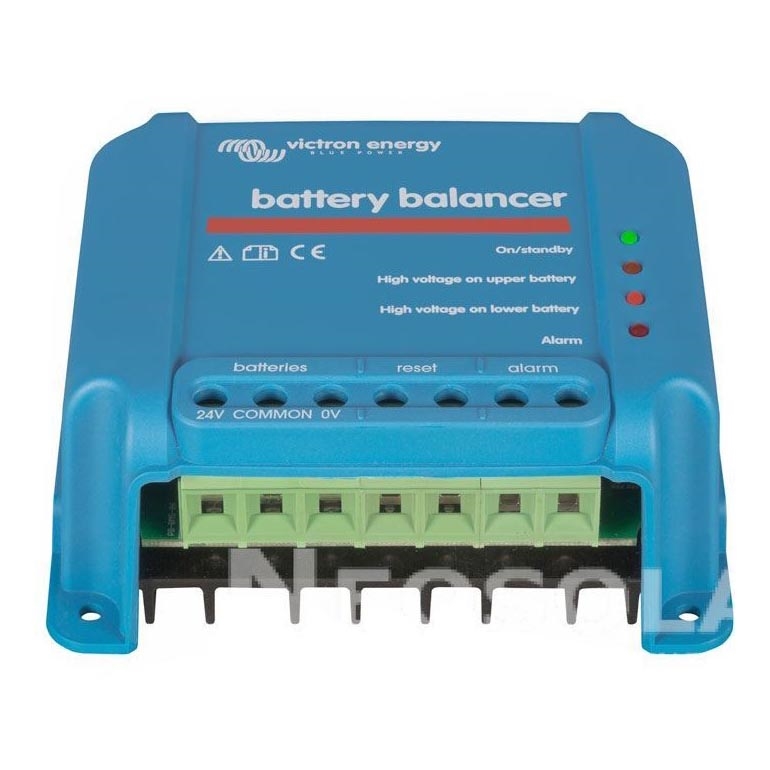

Балансърът позволява да се коригира дисбалансът на последователно свързани батерии и да се регулира зареждането в зависимост от текущото състояние на отделните батерии.
Първоначално е предназначен за 24V система с две последователно свързани 12V батерии.
Батерийните балансьори могат да се подреждат и паралелно за по-сложни системи.
За 48V система се използват общо три балансьора (вж. схемите).
Зелен светодиод: устройството е активно и измереното напрежение е по-голямо от 27,3 V.
Горен оранжев светодиод: отклонението на напрежението е по-голямо от 0,1 V.
Долен оранжев светодиод: отклонението на напрежението е по-голямо от 0,1 V.
Червен светодиод: алармата се задейства, ако разликата между наблюдаваните батерии е по-голяма от 0,2V.
Алармата продължава, докато разликата е по-малка от 0,14V или напрежението на системата спадне до по-малко от 26,6V.
Значение на аларменото реле: в стандартно състояние то е отворено (неактивно).
То е затворено (активирано), когато червеният светодиод свети, т.е. когато разликата в напрежението между батериите е по-висока от 0,2 V.
След като червеният светодиод изгасне, релето отново се отваря (деактивира) (разликата в напрежението между батериите е по-малка от 0,14 V).
Деактивирането на алармата се постига чрез свързване на изходите, обозначени с RESET.
Това може да се направи с помощта на превключвател.
Диапазон на входното напрежение: до 18 V за всяка батерия, общо 36 V.
Напрежение на активиране на балансьора: 27,3 V 1%.
Ниво на напрежението за деактивиране на балансьора: 26,6 V 1%.
Потребление на енергия в деактивирано състояние: 0,7 mA.
Разход на енергия в активирано състояние: 50mV.
Максимален балансиращ ток: 0,7A при отклонение от 100mV или повече.
Отклонение на напрежението за задействане на алармата: 200mV.
Отклонение на напрежението за задействане на алармата: 140mV.
Алармено реле: 60V/1A, стандартно отворено.
Защита от прегряване.
Размах на работната температура: 2030 до +50°C.
Максимална влажност: до 95% (без кондензация).
Контакти за свързване: 6 мм2/AWG10, винтов монтаж.
